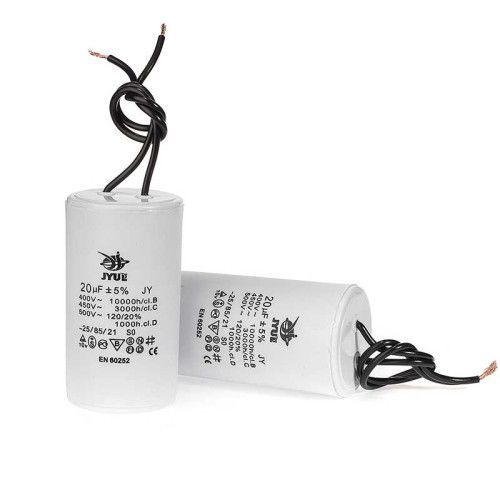

Конденсатор JYUL CBB-60 2,5 mF, 450 VAC

Конденсаторы СВВ60 с проводом имеют пластиковый герметичный корпус, неполярные выводы, крепится непосредственно за корпус. Металлизированный, пропиленовый, пленочный, постоянной емкости.

Отличительная особенность — накопление заряда до 2,5 мкФ с предельным отклонением емкости ±5% при частоте 50-60 Гц и рабочем напряжении электрического тока 450В. Рабочая температура от – 40С до +85С. Тангенс угла потерь 0.002. Рабочий ресурс при напряжении питания 400V – 10000 часов, при 450V – 3000 часов, 500V - 1000 часов. Конденсаторы типа СВВ60 с гибкими выводами по техническим характеристикам схожи на К78-17.

Конденсатор СВВ60 с проводом, в зависимости от типа оборудования, используется, как пусковой и/или рабочий механизм. Широко применяется при работе и запуске однофазных электродвигателей. Двигатели нашли широкое применение во всех отраслях техники от холодильного оборудования, вентиляции, моющих и стиральных машин и кондиционеров до различных агрегатов промышленного типа.

Корпус СВВ60 с гибкими выводами изготовлен из ударопрочного пластика для повышения долговечности прибора. Сверху на торцевой части находятся медные провода, передающие и принимающие электрический ток с неполярным типом действия. Внутри оболочки расположены электроды — металлизированная пленка, образованная напылением в вакууме. Как диэлектрик используют полипропилен. Конденсаторный элемент пропитан касторовым маслом.

В процессе производства конденсаторов данной модификации, выполняется несколько этапов контроля качества. Для ускорения и упрощения создания новой партии, процесс сведен к автоматизму:

• резка: диэлектрик и электрод равномерно разрезаются на небольшие полосы для помещения их во внутрь корпуса;
• образование конденсаторного элемента: присоединение проводов к электродам, разделенных диэлектриком и свернутых в рулон;
• пропитка: снижение влажности под давлением для оптимального функционирования конденсаторного элемента;
• сборка: помещение всех элементов в пластический корпус и герметизация.

По завершении сборки, продукция проходит диагностику для выявления ошибок и проводятся работы по их устранению.

Таблица типоразмеров конденсаторов СВВ60 с проводом

Расшифровка маркировки

С — конденсатор

В — диэлектрик неполярная органическая пленка

В — материал диэлектрика полипропилен

60 — пластиковый корпус

SH — самовосстанавливающийся заряд

1-150 мкФ — емкость

±5% — порог отклонения емкости

450В, 630В — номинальное напряжение электрического тока

50/60 Гц — рабочая частота

А. — ресурс 30000 ч

В. — ресурс 10000 ч

1. — ресурс 3000 ч
2. — ресурс 1000 ч

-40 — минимально допустимая температура

+85 — максимально допустимая температура

21 — испытание нагревом во влажной среде в течении 21 дня теста

Р0 — без защиты

Р1 — защита обеспечивается внешним предохранителем

Р2 — встроенные средства защиты

Размер конденсатора СВВ60 с проводом зависит от следующих показателей: чем большем емкость, тем выше габариты устройства (смотрите в таблице выше). Габаритные размеры находятся в пределе 30×50 мм и до 65×130 мм

Техника безопасности

Изолирование токоведущих частей изоляционными материалами, кожухом, сетчатым ограждением и другими элементами для защиты пользователя от удара током.

Конденсатор СВВ60 с проводом закрепляют для устранения выпадения в ходе работы асинхронного двигателя и возможного его попадания в другие работающие механизмы. Если прибор установлен неверно, то он может выпасть и навредить работе всего механизма.

С помощью мультиметра определяют: есть ли накопленный заряд в конденсаторе. И при наличии заряда следует разрядить его резистором. Существуют модели, которые оснащены разрядным резистором.

Преимущества нашего магазина

Наш интернет-магазин имеет широкий выбор конденсаторов в Украине. Всегда в наличии более 250 наименований. Занимаемся продажей других комплектующих, категорий которых превышают 230 позиций. В нашем интернет-магазине можно купить и другие электронные компоненты по оптовым и розничным ценам: реле и колодки под реле, термостаты и термопредохранители, резисторы, предохранители, а еще различные виды аккумуляторных зажимов, которые потребуются при приготовлении или же починке небольшой и солидной домашней техники, промышленных агрегатов и производственных рядов. Плюс ко всему этому у нас широчайший выбор осветительных приборов, прожекторов, светодиодных модулей, блоков питания, светодиодной ленты и неона, а также всего, что необходимо для включения и управления led лентой и неоном.

Мы сотрудничаем с розничными покупателями, крупными компаниями и организациями, которым необходимы большие поставки комплектующих, и сервисными фирмами, занимающимися восстановлением сломанного оборудования.

Гарантируем качество и долговечность нашей продукции. Перед продажей товар проходит несколько ступеней проверки контроля качества. На весь ассортимент даем гарантию 6-24 месяцев.

При обращении в наш магазин, менеджер предоставит профессиональную консультацию, подберет нужный класс деталей под требования клиента, и предоставит приятный бонус.

Оплатить покупку в «Гамма Світла» можно наличным и безналичным способом.

Доставку по территории Украины осуществляем «Ночным Экспрессом» и «Новой Почтой».

10 лет плодотворной работы помогли сформировать нам положительную репутацию и завоевать лояльность заказчиков. Заказывайте СВВ60 конденсаторы в нашем магазине!

Как рассчитать емкость конденсатора СВВ60 с проводом?

Для расчета емкости рабочего или пускового механизма, рекомендуем воспользоваться простой формулой:

На каждые 100 Вт потребляемой мощности увеличивают емкость на 7 мкФ. Для оптимального функционирования, емкость пускового должна превышать емкость рабочего в 2 раза.
